¿Qué pasa en PR cuando hay un disparo (salida forzada)de una unidad generatriz?

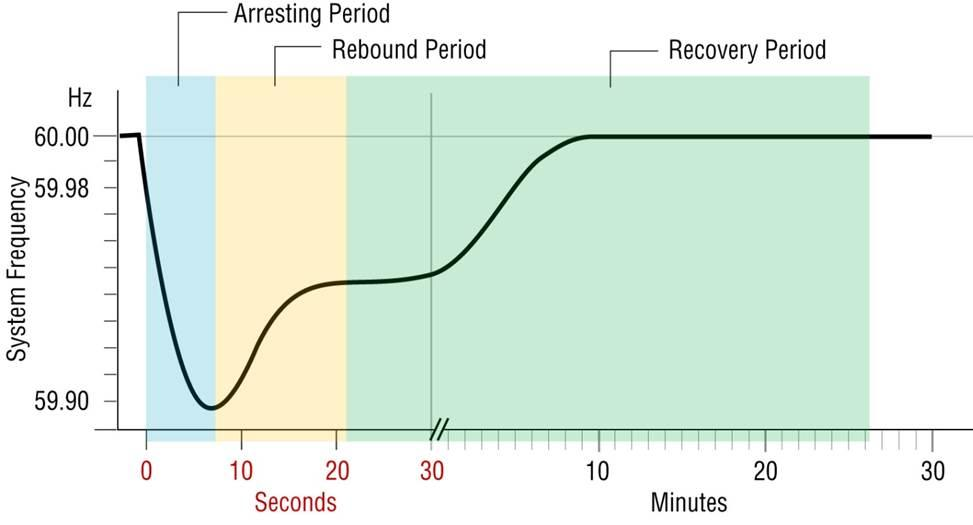

Cuando se dispara una unidad generatriz grande, la generación queda instantáneamente por debajo de la carga. La frecuencia nominal de 60 Hertz comienza a bajar. Si la frecuencia continuase su descenso, el sistema llega a un punto que se vuelve inestable y colapsa completamente.
Para evitar esto ocurren varios eventos en precisamente esta secuencia:
- Relevo de carga automático o UFLS en inglés:
Desconecta automáticamente bloques de carga en varias etapas de frecuencia para restablecer el equilibrio antes de que se disparen más generadores y colapse la isla. Esto ocurre tan rápido como desde menos de un segundo hasta decenas de segundos.
Con la carga del UFLS fuera las unidades restantes subiendo a sus máximos y el sistema en equilibrio, el operador restablece paulatinamente los bloques de UFLS y calcula si existe una deficiencia de generación una vez las unidades lleguen a sus máximos y todas las unidades disponibles estén en línea. Si todavía existe deficiencia de generación entonces pasamos al próximo paso.
- Relevo de carga selectivo (o rotativo):
Se usa cuando el operador conoce o detecta que no dispone de generación suficiente pero todavía conserva control del sistema. El operador calcula cuántos MW necesita retirar y abre alimentadores seleccionados. Después rota la interrupción para distribuir el impacto entre clientes siempre protegiendo las cargas críticas. Estos bloque de relevo de carga son predeterminados y esta es la razón por la cual siempre los mismos alimentadores son impactados. Es dificil cambiar esto, igualmente pasa con el UFLS.
Relación entre ambos tipos de relevo es que el relevo rotativo es una decisión operacional y el UFLS es una respuesta automática de protección. Ambos desconectan carga, pero son iniciados de manera diferente.
